ইস্পাত গ্রিডএটি স্টিলের ফ্রেম গ্রিড প্লেট বা স্টিলের গ্রিড প্লেটও বলা হয়ঃএটি সাধারণত Q235 (নিম্ন কার্বন ইস্পাত) স্টেইনলেস স্টিল দিয়ে তৈরি।এটি একটি ধরণের ইস্পাত পণ্য যা সুইডিং সমতল ইস্পাত এবং বার দ্বারা তৈরি বর্গক্ষেত্র গ্রিড যা ক্রস এবং নির্দিষ্ট স্থানে সাজানো হয়. এটি মূলত ড্রেন কভার, ইস্পাত কাঠামো প্ল্যাটফর্ম বোর্ড, সিঁড়ি tread, ইত্যাদি হিসাবে ব্যবহৃত হয়। বার সাধারণত বাঁকা বর্গাকার ইস্পাত (বোঁকা ইস্পাত) হয়।
পৃষ্ঠ চিকিত্সা গরম গ্যালভানাইজিং, ঠান্ডা গ্যালভানাইজিং (বৈদ্যুতিক গ্যালভানাইজিং), পেইন্ট স্প্রে, অ্যান্টি-রস্ট তেল ভিজানো, ডাম্পিং, প্লাস্টিক স্প্রে এবং কোনও চিকিত্সা হতে পারে না।
ইস্পাত গ্রিড উৎপাদন মানঃ
|
ইস্পাত গ্রিডিং স্ট্যান্ডার্ড
|
ইস্পাত মান
|
গরম ডুব জিংক স্ট্যান্ডার্ড
|
|
চীন YB/T4001.1-2007 (সর্বশেষ মান)
|
চীন GB700-88
|
চীন GB/T13912-92
|
|
মার্কিন ANSI/NAAMM (MBG531-93)
|
ইউএস এএসটিএম (এ৩৬)
|
ইউএস এএসটিএম (এ১২৩)
|
|
ব্রিটিশ BS4592-1:1995
|
ব্রিটিশ BS360 ((43A)
|
ব্রিটিশ BS729
|
|
অস্ট্রেলিয়ান AS1657-1992
|
অস্ট্রেলিয়ান AS3679
|
অস্ট্রেলিয়ান AS1650
|
ক্রস রড পিচঃ
১০০ মিমি (কেন্দ্রের দূরত্ব)
B ৫০ মিমি (কেন্দ্রের দূরত্ব)
C ২৫ মিমি (কেন্দ্রের দূরত্ব)
ক্রস রড আকারঃ
সাধারণভাবে ৬x৬ ট্রিস্টড রড
ছোট আকারের গ্রিডিংয়ের জন্য 5 x 5 ট্রিস্টড রড
রেইনলেস গ্রিডের জন্য ৫ গোলাকার বার
লোড বার আকারঃ
সাধারণত 20 x 3 মিমি ~ 90 x 7 মিমি
লোড বার পিচঃ
সিরিজ 1 30 মিমি (কেন্দ্রের দূরত্ব)
সিরিজ ২ ৪০ মিমি (কেন্দ্রের দূরত্ব)
সিরিজ ৩ ৪০ মিমি (কেন্দ্রের দূরত্ব)

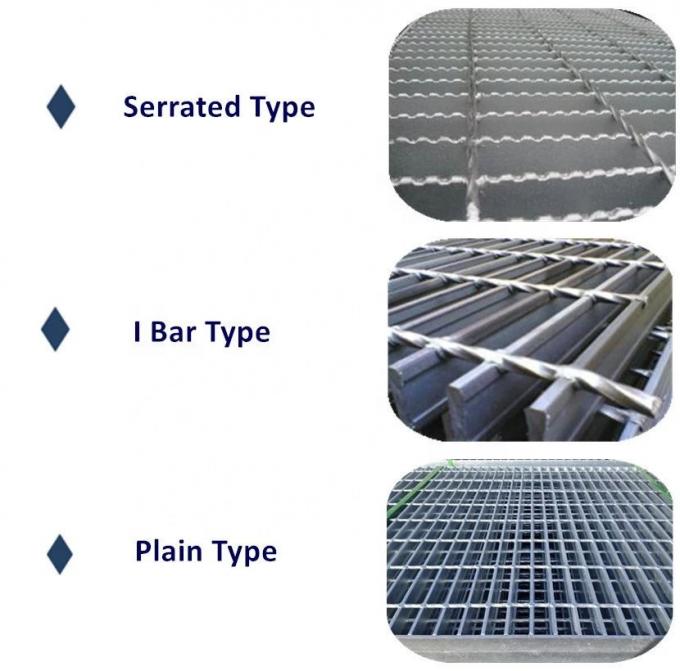

লোড বার শীর্ষ পৃষ্ঠঃ
P হল সাধারণ সাধারণ টাইপ (ডিফল্ট হিসাবে, নিচের চিত্র 1 দেখুন)
S হল শক্তিশালী অ্যান্টি-স্লিপ সারিযুক্ত প্রকার (নীচের চিত্র ২ দেখুন)
আমি I- আকৃতির বিভাগের সাথে লোড বার উল্লেখ
সারফেস ট্রিটমেন্টঃ
G হ'ল গরম ডুব গ্যালভানাইজিং;
'পি' মানে ডাম্প পেইন্টিং।
U কোন পৃষ্ঠ চিকিত্সা বোঝায় (ডিফল্ট হিসাবে)
ই ইলেক্ট্রোকেমিক্যাল পলিশিং বোঝায়
বৈশিষ্ট্যঃ
1. উচ্চ শক্তি, হালকা কাঠামোঃ কঠিন গ্রিড চাপ ঢালাই কাঠামো উচ্চ লোড, হালকা কাঠামো, সহজ ইনস্টলেশন, ইত্যাদি সুবিধা আছে
2. সুন্দর চেহারা, ব্যবহারে দীর্ঘস্থায়ীঃ গরম জিংক ডুব পৃষ্ঠ চিকিত্সা এটির মোটামুটি ভাল জারা প্রতিরোধের, উজ্জ্বল এবং সুন্দর পৃষ্ঠের মালিক করে তোলে।
3ভাল বায়ুচলাচল, আলো, তাপ, বিস্ফোরণ বিরোধী এবং অ্যান্টি-স্লিড পারফরম্যান্স।
4মাটি জমা হওয়া রোধ করুন।
|
সিরিজ
|
সমতল ইস্পাত স্থান
|
বার স্পেস
|
লোড ফ্ল্যাট স্টিল স্পেসিফিকেশন (প্রস্থ * বেধ)
|
|
২০x৩
|
২৫x৩
|
৩২x৩
|
৪০×৩
|
২০x৫
|
২৫x৫
|
|
1
|
30
|
100
|
G203/30/100
|
G253/30/100
|
G323/30/100
|
G403/30/100
|
G205/30/100
|
G255/30/100
|
|
50
|
G203/30/50
|
G253/30/50
|
G323/30/50
|
G403/30/50
|
G205/30/50
|
G255/30/50
|
|
2
|
40
|
100
|
G203/40/100
|
G253/40/100
|
G323/40/100
|
G403/40/100
|
G205/40/100
|
G255/40/100
|
|
50
|
G203/40/50
|
G253/40/50
|
G323/40/50
|
G403/40/50
|
G205/40/50
|
G255/40/50
|
|
3
|
60
|
50
|
G203/60/50
|
G253/60/50
|
G253/60/50
|
G403/60/50
|
G205/60/50
|
G255/60/50
|
|
সিরিজ
|
সমতল ইস্পাত স্থান
|
বার স্পেস
|
লোড ফ্ল্যাট স্টিল স্পেসিফিকেশন (প্রস্থ * বেধ)
|
|
৩২x৫
|
৪০x৫
|
৪৫x৫
|
৫০x৫
|
৫৫x৫
|
৬০x৫
|
|
1
|
30
|
100
|
G325/30/100
|
G405/30/100
|
G455/30/100
|
G505/30/100
|
G555/30/100
|
G605/30/100
|
|
50
|
G325/30/50
|
G405/30/50
|
G455/30/50
|
G505/30/50
|
G555/30/50
|
G605/30/50
|
|
2
|
40
|
100
|
G325/40/100
|
G405/40/100
|
G455/40/100
|
G505/40/100
|
G555/40/100
|
G605/40/100
|
|
50
|
G325/40/50
|
G405/40/50
|
G455/40/50
|
G505/40/50
|
G555/40/50
|
G605/40/50
|
|
3
|
60
|
50
|
G325/60/50
|
G405/60/50
|
G455/60/50
|
G505/60/50
|
G555/60/50
|
G605/60/50
|
ইস্পাত গ্রিটিং বিভাগঃ
ঢালাই পদ্ধতি দ্বারা বিভক্তঃ চাপ ঢালাই টাইপ, ইনক্লাউড টাইপ, লক অনুপ্রবেশ টাইপ এবং
ওয়েল্ডিং অনুপ্রবেশের ধরন।
লোড সমতল ইস্পাত পাশের আকৃতি দ্বারা বিভক্তঃ সমতল টাইপ, দাঁত টাইপ, এবং আমি আকৃতি, ইত্যাদি
উপাদান দ্বারা বিভক্তঃ স্টেইনলেস স্টীল গ্রিড এবং কার্বন স্টীল গ্রিড

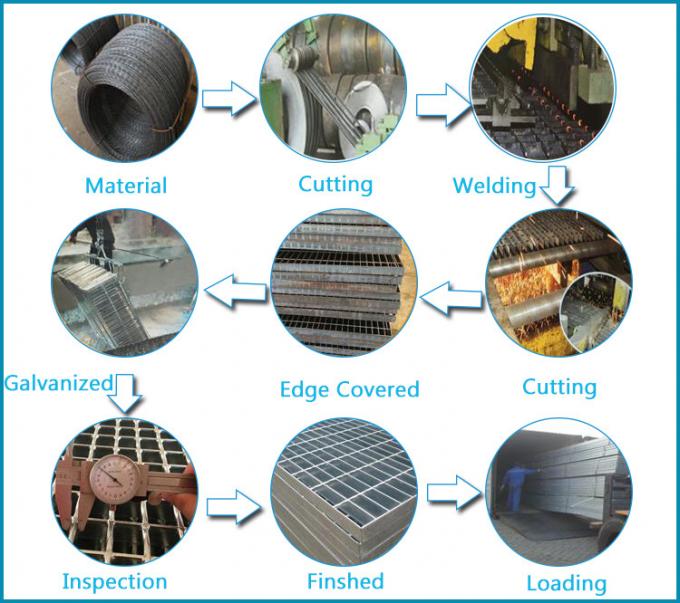

উৎপাদন প্রক্রিয়াঃ
প্রয়োগঃ
এটা ব্যাপকভাবে প্ল্যাটফর্ম, aisle, trestle, খাল ঢাকনা, manhole ঢাকনা, ইস্পাত জন্য ব্যবহৃত হয়
পেট্রোকেমিক্যাল, পাওয়ার স্টেশন, নিকাশী সহ ক্ষেত্রগুলিতে সিঁড়ি, বেড়া এবং সুরক্ষা রেল
চিকিত্সা কেন্দ্র, যান্ত্রিক উৎপাদন, যান্ত্রিক ও বৈদ্যুতিক সরঞ্জাম, কাগজ কারখানা, সিমেন্ট কারখানা, ফার্মাসি, খাদ্য প্রক্রিয়াকরণ, পৌর প্রকৌশল, পরিবেশ প্রকৌশল ইত্যাদি।
