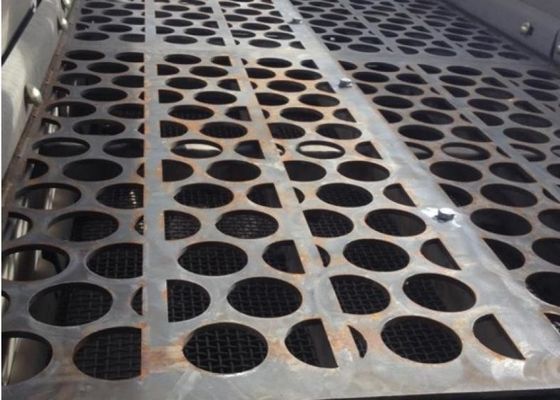

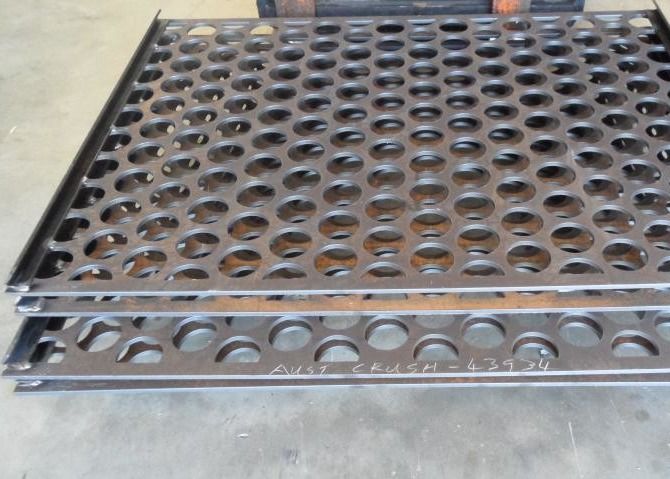

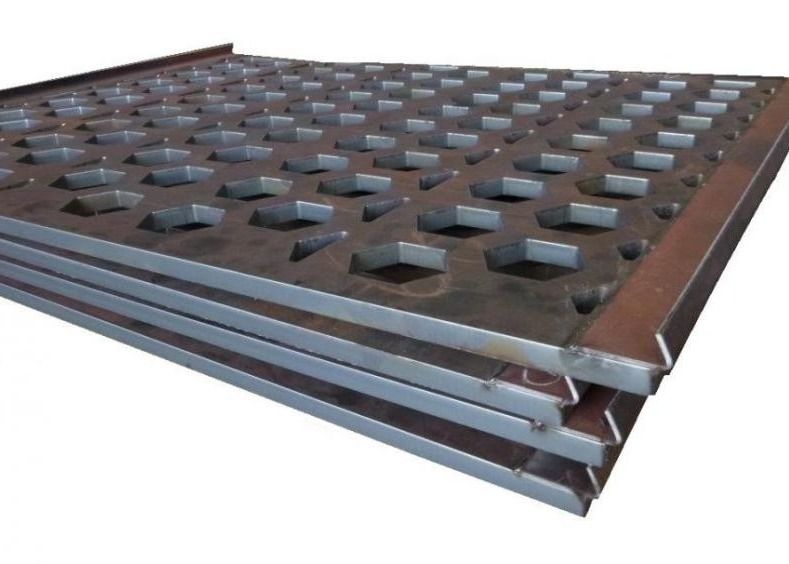

কঠোরতা এনএম স্টিল মেটাল পাঞ্চ প্লেট স্ক্রিনিং

পঞ্চ প্লেট জালক্ষয়কারী পাথরের প্রাথমিক স্ক্রিনিং উপাদান। এটি স্কাল্পিং স্ক্রিনিংয়ের জন্যও ব্যবহৃত হয়। তারা রুক্ষ, ভারী স্ক্রিনিং সহ্য করবে এবং তাই বেশিরভাগ অন্যান্য স্ক্রিনিংয়ের চেয়ে দীর্ঘস্থায়ী হবে।পণ্য পরিবেশগত চাহিদা.

1পারফরেটেড ভিব্রেশন স্ক্রিন - স্ট্যান্ডার্ড
পরিমাণ - একই বেধ, প্রস্থ, দৈর্ঘ্য, ছিদ্র এবং বারগুলির ছিদ্রযুক্ত স্ক্রিন প্লেটের সংখ্যা উল্লেখ করুন।

2. বেধ - ইঞ্চি বা গেইজ সংখ্যা উল্লেখ করুন।

● ১. ইস্পাত - ইউ.এস. স্টেড গ. টেবিল ব্যবহার করুন।

● ২. স্টেইনলেস স্টীল - ইউ.এস. স্টেড গ. টেবিল ব্যবহার করুন।

● ৩. মোনেল - ইউ.এস. স্টেড গ. টেবিল ব্যবহার করুন।

● ৪. ব্রাস, কপার, মন্টজ মেটাল ও অ্যালুমিনিয়াম -বি এন্ড এস গ্যা। টেবিল ব্যবহার করুন।

3. ধাতুর ধরণ - প্রয়োজনীয় ধাতুর ধরণ উল্লেখ করুন। স্টিল প্লেটঃ সর্বনিম্ন.20 C এবং সর্বনিম্ন.40 Mn ব্যবহার করা উচিত। ঘর্ষণ প্রতিরোধী (এআর) স্টিল প্লেট; সর্বনিম্ন.35 C এবং সর্বনিম্ন 1.20 Mn।

4. প্রস্থ - "প্রস্থ" হল উপাদানটির প্রবাহের সাথে ডান কোণে মাত্রা। সামগ্রিক প্রস্থ নির্দিষ্ট করুন। যদি হুক ফ্ল্যাঞ্জ প্রয়োজন হয় তবে নির্দিষ্ট করুনঃ "প্রস্থ (হুক ফ্ল্যাঞ্জের বাইরে পরিমাপ করা) ।" প্রস্থের সহনশীলতা: যোগ 0 "বিয়োগ 1/4"

5. দৈর্ঘ্য - "দৈর্ঘ্য" হ'ল ছিদ্রযুক্ত স্ক্রিন প্লেটের মাত্রা যা স্ক্রিন করা উপাদানটির প্রবাহের সমান্তরাল। সামগ্রিক দৈর্ঘ্য নির্দিষ্ট করুন। স্ক্রিনের দৈর্ঘ্যের সহনশীলতাঃযোগ 0" বিয়োগ 1/4".

6. ছিদ্রের আকার ও আকৃতি - উপলব্ধ ছিদ্রের জন্য এখানে ক্লিক করুন।

7. ছিদ্রের বিন্যাস - স্টেগারেড বিন্যাস (600 প্যাটার্ন) মানক। ছিদ্রগুলি সাধারণত স্ক্রিন করা উপাদানটির প্রবাহের দিকের দিকে স্টেগারেড হয়।

8. বার - "বার" হ'ল ছিদ্রগুলির মধ্যে ধাতু এবং এমন জায়গায় পরিমাপ করা হয় যেখানে ছিদ্রগুলি সবচেয়ে কাছাকাছি থাকে। বারটির প্রস্থ নির্দিষ্ট করুন।

9. কম্পনশীল স্ক্রিনের সাথে ছিদ্রযুক্ত স্ক্রিন প্লেট সংযুক্ত করার পদ্ধতিঃ

● 1. হুক ফ্ল্যাঞ্জ - স্ট্যান্ডার্ড "টেনশন-টাইপ" কম্পন পর্দার জন্য, "হুক ফ্ল্যাঞ্জ" উল্লেখ করুন ((এখানে ক্লিক করুন) ।

● ২. কম্পনশীল স্ক্রিনের ফ্রেমে বোল্ট করা - যদি

● ৩. ছিদ্রযুক্ত স্ক্রিন প্লেটটি বোল্ট করা উচিত, বোল্টের গর্তগুলির অবস্থান, আকার এবং প্রকার দেখানো স্কেচ জমা দিন।

● ৪. পারফরেটেড স্ক্রিন প্লেটের পাশ এবং শেষের ফাঁকা মার্জিনের প্রস্থও নির্দিষ্ট করুন।

10. মুকুটযুক্ত স্ক্রিন - যদি একটি স্ক্রিন প্লেট "মুকুটযুক্ত" হয়, তবে কেন্দ্ররেখায় পরিমাপ করা মুকুটের পরিমাণ উল্লেখ করুন। অন্যথায় নির্দিষ্ট না করা হলে,1/16 ইঞ্চি পুরু এবং ভারী স্ক্রিনের জন্য স্ট্যান্ডার্ড মুকুট নিম্নরূপ সজ্জিত করা হবে: 3' বা 4' প্রশস্ত কম্পন পর্দার জন্য -1/2" মুকুট. 5' প্রশস্ত কম্পন পর্দার জন্য -3/4" মুকুট. 6' প্রশস্ত কম্পন পর্দার জন্য এবং বৃহত্তর -1" মুকুট.

11অন্যান্য তথ্য:

● ১. স্লটযুক্ত ছিদ্রগুলির জন্য - স্লটের দৈর্ঘ্য মাত্রা স্লটযুক্ত স্ক্রিন প্লেটের প্রস্থ বা দৈর্ঘ্যের সাথে সমান্তরাল কিনা তা নির্দিষ্ট করুন।

● ২. যদি স্ক্রিনটি উপাদানটির প্রবাহকে বিতরণ বা বিলম্বিত করার জন্য "গলিত" করা হয় তবে তা নির্দিষ্ট করুন।

● ৩. যেসব স্ক্রিনের জন্য "স্কিড বার" এর প্রয়োজন হয়, যাতে অতিরিক্ত আকারের উপাদান থেকে স্কাল্প করা যায়, তার জন্য বারের আকার এবং অবস্থান উল্লেখ করুন। ভিব্রেটরের মডেল, মডেল এবং আকার অন্তর্ভুক্ত করুন।

12. ক্ল্যাম্প বার (স্কার্ট বোর্ড) - একটি স্ট্যান্ডার্ড আইটেম হিসাবে সরবরাহ করা যেতে পারে বা আপনার প্রয়োজনীয়তা সঙ্গে বা বৃত্তাকার বা বর্গাকার গর্ত ছাড়া কাস্টমাইজড।

উপাদানঃ

আমরা মৃদু ইস্পাত এবং স্টেইনলেস স্টিলের মধ্যে punched বা প্লাজমা প্রোফাইল হয় punched প্লেট, বিস্তৃত প্রস্তাব করতে পারেন।

প্রান্তের ধরন:

45/60 ডিগ্রী ভাঁজ হালকা ইস্পাত প্লেট বা স্টেইনলেস স্টীল প্লেট সঙ্গে seamlessly ঝালাই

ছিদ্রযুক্ত ঘোরানো স্ক্রিন - মানদণ্ড
পরিমাণ - প্রয়োজনীয় স্ক্রিন বিভাগের সংখ্যা উল্লেখ করুন (উপরের চিত্র দেখুন) ।

বেধ - ইঞ্চি বা গেইজ সংখ্যা উল্লেখ করুন।

ইস্পাত - মার্কিন যুক্তরাষ্ট্রের স্টেডিয়াম গ. টেবিল সংশোধিত 11/42.

মোনেল - ইউ এস এস টি. জি. টেবিল

স্টেইনলেস স্টীল - মার্কিন যুক্তরাষ্ট্রের স্টেডিয়াম গ্যালারি টেবিল

ব্রাস, মন্টজ, অ্যালুমিনিয়াম - বিএন্ডএস গ্যা। টেবিল

ধাতুর ধরন - প্রয়োজনীয় ধাতুর ধরন উল্লেখ করুন। ইস্পাত প্লেটঃ ন্যূনতম.20 C এবং ন্যূনতম.40 Mn ব্যবহার করা হবে। ঘর্ষণ প্রতিরোধী (এআর) ইস্পাত প্লেটঃ ন্যূনতম.35 C এবং ন্যূনতম 1.20 Mn।

ব্যাসার্ধ - ইঞ্চিতে ছিদ্রযুক্ত স্ক্রিন বিভাগের সঠিক বাইরের ব্যাসার্ধ বা সঠিক অভ্যন্তরীণ ব্যাসার্ধ নির্দিষ্ট করুন।

দৈর্ঘ্য - স্ক্রিন বিভাগের দৈর্ঘ্য নির্দিষ্ট করুন (উপরের চিত্র দেখুন) । স্ক্রিন দৈর্ঘ্যের সহনশীলতাঃ প্লাস 0 "বিয়োগ 1/4"।

ছিদ্রযুক্ত আকার এবং আকৃতি - উপলব্ধ ছিদ্রগুলির জন্য পৃষ্ঠা 4 দেখুন।

ছিদ্রের বিন্যাস - ঘূর্ণনশীল স্ক্রিনে ব্যবহৃত হলে ছিদ্রযুক্ত স্ক্রিন প্লেটের জন্য ধাপে ধাপে বিন্যাস (600 প্যাটার্ন) স্ট্যান্ডার্ড।

বার - "বার" হ'ল ছিদ্রগুলির মধ্যে ধাতু এবং যেখানে ছিদ্রগুলি সবচেয়ে কাছাকাছি রয়েছে সেখানে পরিমাপ করা হয়। বারটির প্রস্থ নির্দিষ্ট করুন।

সেগমেন্টস - প্রতিটি বিভাগে সেগমেন্টের সংখ্যা নির্দিষ্ট করুন। (উপরের চিত্রগুলি দেখুন)

সেকশন এবং/অথবা সিলিন্ডার তৈরির জন্য ছিদ্রযুক্ত স্ক্রিন প্লেট সেগমেন্টগুলি একত্রিত করার পদ্ধতি

বট জয়েন্টস - বন্ধ করা হয় নি।

বিট জয়েন্টস - স্ট্যান্ডার্ড ক্লিপস।

বিট জয়েন্ট - স্ট্যান্ডার্ড স্ট্র্যাপস।

ল্যাপ জয়েন্টস - এসটিডি. ল্যাপ জয়েন্ট 11/2 "থেকে 2" (ন্যূনতম ল্যাপ 11/2 ") ।

অন্যান্য তথ্য - যদি ফ্রেমে বা নির্দিষ্ট মার্জিনে মাউন্ট করার জন্য বোল্টের গর্ত প্রয়োজন হয়, একটি স্কেচ জমা দিন।

যদি স্লট perforations প্রয়োজন হয় এবং স্লট বিন্যাস গুরুত্বপূর্ণ,ইন্সট্রুমেন্টের লম্বা মাত্রা স্ক্রিন সেকশনের দৈর্ঘ্যের সমান্তরাল কিনা বা স্ক্রিন সেকশনের পরিধির সমান্তরাল কিনা তা নির্দেশ করুন।.
