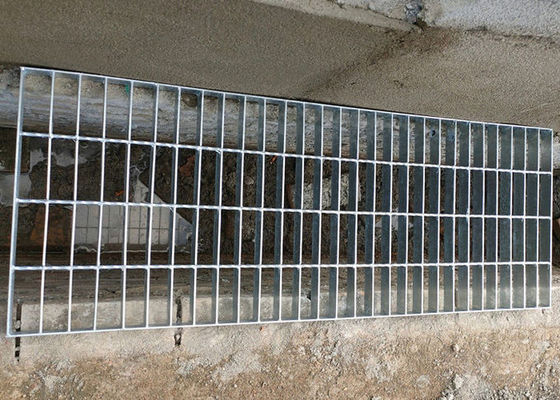

ড্রেনেজ ট্রেঞ্চ/ড্রেন কভারের জন্য বিল্ডিং ম্যাটেরিয়াল হেভি ডিউটি হট ডিপড গ্যালভানাইজড স্টেইনলেস স্টিল গ্রেটিং

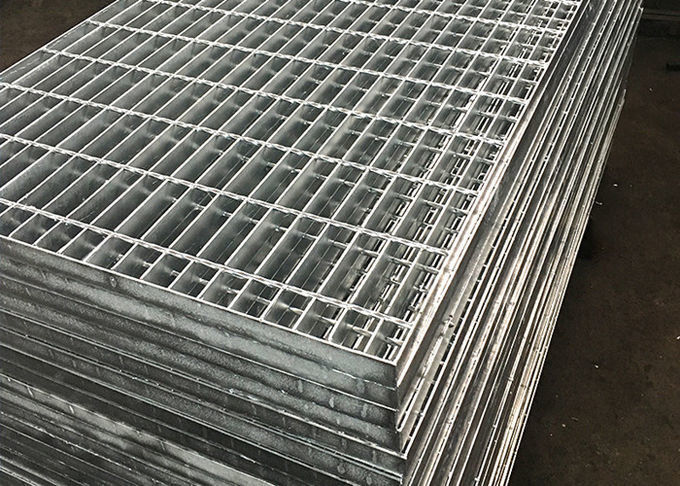

স্টিল বার গ্রেটিং ইস্পাত ঝাঁঝরি হিসাবেও পরিচিত।ইস্পাত ঝাঁঝরি সমান্তরাল বার দ্বারা গঠিত যা লম্ব বারগুলির সাথে একসাথে সংযুক্ত থাকে।বারগুলি সাধারণত মেশিন প্রেসার ওয়েল্ডিং বা ম্যানুয়াল ওয়েল্ডিংয়ের মাধ্যমে সংযুক্ত থাকে, যেমনটি হতে পারে।যাইহোক, একসঙ্গে বার যোগদানের অন্যান্য উপায় আছে.বিকল্পগুলির মধ্যে রয়েছে রিভেটিং, ক্লোজ মেশিং (সোয়াজিং), এবং প্রেস-লকিং।যোগদানের সবচেয়ে লাভজনক পদ্ধতি ব্যবহৃত উপকরণ এবং বারের বেধ দ্বারা নির্ধারিত হয়।স্টিল বার ঝাঁঝরি সাধারণত কার্বন ইস্পাত বা স্টেইনলেস স্টিল দিয়ে তৈরি হয়।এটির শক্তি থেকে ওজনের একটি খুব উচ্চ অনুপাত এবং প্রচুর খোলা জায়গা রয়েছে, এটি শিল্পের মেঝেগুলির জন্য একটি বহুল ব্যবহৃত বিকল্প তৈরি করে।যাইহোক, এটি আগুন থেকে রক্ষা, রাস্তার ড্রেন এবং সেতুর মতো জিনিসগুলির জন্যও ব্যবহৃত হয়।
Tec-Sieve এ, উভয় প্রেস ওয়েল্ডেড স্টিল বার গ্রেটিং প্যানেল এবং প্রেস লকড স্টিল বার গ্রেটিং প্যানেল তৈরি করা হয়।আমাদের প্রেস ওয়েল্ডেড স্টিল বার গ্রেটিং প্যানেলগুলি তেল ও গ্যাস শিল্প, পেট্রো-কেমিক্যাল শিল্প, খনির শিল্প এবং পাওয়ার স্টেশন সহ বেশিরভাগ শিল্প অ্যাপ্লিকেশনের জন্য আদর্শ, তাই এখন আমরা আমাদের প্রেস ওয়েল্ডেড স্টিল বার গ্রেটিং প্যানেলগুলিতে ফোকাস করি। অনুসরণ।
1. বিয়ারিং বারের স্টাইল অনুসারে প্রেস ওয়েল্ডেড স্টিল বার গ্রেটিং প্যানেলের ধরন
দ্রষ্টব্য: Tec-Sieve-এ, কোল্ড টুইস্টেড বর্গাকার ক্রস বার ছাড়াও, বৃত্তাকার ক্রস বার বা রিবড ক্রস বারগুলিও অনুরোধের ভিত্তিতে উপলব্ধ।
2. বিয়ারিং বার এবং ক্রস বারগুলির মাত্রা
| নামমাত্র আকার এবং ভারবহন দণ্ডের অনুমোদিত সহনশীলতা |
ক্রস রডের আকার |
| নামমাত্র আকার (মিমি) |
অনুমোদিত সহনশীলতা (মিমি)
(YB/T4001.1-2007 পড়ুন) |
বিভাগ এলাকা (mm2) |
| পুরুত্ব |
3-10 |
+0.2/-0.4 |
20 |
| গভীরতা |
10-50 |
+0.3/-0.9 |
32 |
| >50-75 |
+0.4/-1.2 |
40 |
| >75-100 |
+0.7/-1.7 |
3. টাইপ F প্রেস ওয়েল্ডেড স্টিল বার গ্রেটিং প্যানেলের স্পেসিফিকেশন টেবিল
স্পেসিফিকেশন কোড
(সরলীকৃত সংস্করণ) |
ভারবহন বার আকার |
বিয়ারিং বার
ব্যবধান
(মিমি) |
ক্রস বার
ব্যবধান
(মিমি) |
নামমাত্র ওজন
(কেজি/মি২) |
| গভীরতা (মিমি) |
বেধ (মিমি) |
| G655/15/100 |
65 |
5 |
15 |
100 |
195.90 |
| G655/15/50 |
65 |
5 |
15 |
50 |
199.00 |
| G605/15/100 |
60 |
5 |
15 |
100 |
181.10 |
| G605/15/50 |
60 |
5 |
15 |
50 |
184.20 |
| G555/15/100 |
55 |
5 |
15 |
100 |
166.30 |
| G555/15/50 |
55 |
5 |
15 |
50 |
169.30 |
| G505/15/100 |
50 |
5 |
15 |
100 |
151.40 |
| G505/15/50 |
50 |
5 |
15 |
50 |
154.50 |
| G455/15/100 |
45 |
5 |
15 |
100 |
136.60 |
| G455/15/50 |
45 |
5 |
15 |
50 |
139.60 |
| G405/15/100 |
40 |
5 |
15 |
100 |
121.70 |
| G405/15/50 |
40 |
5 |
15 |
50 |
124.80 |
| G403/15/100 |
40 |
3 |
15 |
100 |
75.60 |
| G403/15/50 |
40 |
3 |
15 |
50 |
78.70 |
| G355/15/100 |
35 |
5 |
15 |
100 |
106.90 |
| G355/15/50 |
35 |
5 |
15 |
50 |
110.00 |
| G35315/100 |
35 |
3 |
15 |
100 |
66.60 |
| G353/15/50 |
35 |
3 |
15 |
50 |
69.60 |
| G325/15/100 |
32 |
5 |
15 |
100 |
98.00 |
| G325/15/50 |
32 |
5 |
15 |
50 |
101.00 |
| G323/15/100 |
32 |
3 |
15 |
100 |
61.10 |
| G323/15/50 |
32 |
3 |
15 |
50 |
64.20 |
| G255/15/100 |
25 |
5 |
15 |
100 |
77.20 |
| G255/15/50 |
25 |
5 |
15 |
50 |
80.30 |
| G253/15/100 |
25 |
3 |
15 |
100 |
48.40 |
| G253/15/50 |
25 |
3 |
15 |
50 |
51.50 |
| G205/15/100 |
20 |
5 |
15 |
100 |
62.40 |
| G205/15/50 |
20 |
5 |
15 |
50 |
65.50 |
| G203/15/100 |
20 |
3 |
15 |
100 |
৩৯.৩০ |
| G203/15/50 |
20 |
3 |
15 |
50 |
42.40 |
| G605/20/100 |
60 |
5 |
20 |
100 |
135.30 |
| G605/20/50 |
60 |
5 |
20 |
50 |
138.30 |
| G555/20/100 |
55 |
5 |
20 |
100 |
124.30 |
| G555/20/50 |
55 |
5 |
20 |
50 |
127.30 |
| G505/20/100 |
50 |
5 |
20 |
100 |
113.30 |
| G505/20/50 |
50 |
5 |
20 |
50 |
116.30 |
| G503/20/100 |
50 |
3 |
20 |
100 |
70.80 |
| G503/20/50 |
50 |
3 |
20 |
50 |
73.80 |
| G455/20/100 |
45 |
5 |
20 |
100 |
102.20 |
| G455/20/50 |
45 |
5 |
20 |
50 |
105.20 |
| G405/20/100 |
40 |
5 |
20 |
100 |
91.20 |
| G405/20/50 |
40 |
5 |
20 |
50 |
94.20 |
| G403/20/100 |
40 |
3 |
20 |
100 |
57.30 |
| G403/20/50 |
40 |
3 |
20 |
50 |
60.30 |
| G355/20/100 |
35 |
5 |
20 |
100 |
80.20 |
| G355/20/50 |
35 |
5 |
20 |
50 |
83.20 |
| G353/20/100 |
35 |
3 |
20 |
100 |
50.50 |
| G353/20/50 |
35 |
3 |
20 |
50 |
53.50 |
| G325/20/100 |
32 |
5 |
20 |
100 |
73.60 |
| G325/20/50 |
32 |
5 |
20 |
50 |
76.60 |
| G323/20/100 |
32 |
3 |
20 |
100 |
46.40 |
| G323/20/50 |
32 |
3 |
20 |
50 |
৪৯.৪০ |
| G255/20/100 |
25 |
5 |
20 |
100 |
58.10 |
| G255/20/50 |
25 |
5 |
20 |
50 |
61.10 |
| G253/20/100 |
25 |
3 |
20 |
100 |
36.90 |
| G253/20/50 |
25 |
3 |
20 |
50 |
39.90 |
| G205/20/100 |
20 |
5 |
20 |
100 |
47.10 |
| G205/20/50 |
20 |
5 |
20 |
50 |
50.10 |
| G203/20/100 |
25 |
3 |
20 |
100 |
30.10 |
| G203/20/50 |
25 |
3 |
20 |
50 |
33.10 |
| G655/30/100 |
65 |
5 |
30 |
100 |
100.40 |
| G655/30/50 |
65 |
5 |
30 |
50 |
103.40 |
| G605/30/100 |
60 |
5 |
30 |
100 |
92.90 |
| G605/30/50 |
60 |
5 |
30 |
50 |
95.90 |
| G555/30/100 |
55 |
5 |
30 |
100 |
85.40 |
| G555/30/50 |
55 |
5 |
30 |
50 |
৮৮.৪০ |
| G505/30/100 |
50 |
5 |
30 |
100 |
77.90 |
| G505/30/50 |
50 |
5 |
30 |
50 |
80.90 |
| G503/30/100 |
50 |
3 |
30 |
100 |
49.60 |
| G503/30/50 |
50 |
3 |
30 |
50 |
52.60 |
| G455/30/100 |
45 |
5 |
30 |
100 |
70.40 |
| G455/30/50 |
45 |
5 |
30 |
50 |
73.40 |
| G405/30/100 |
40 |
5 |
30 |
100 |
62.90 |
| G405/30/50 |
40 |
5 |
30 |
50 |
65.60 |
| G403/30/100 |
40 |
3 |
30 |
100 |
40.30 |
| G403/30/50 |
40 |
3 |
30 |
50 |
43.30 |
| G355/30/100 |
35 |
5 |
30 |
100 |
55.40 |
| G355/30/50 |
35 |
5 |
30 |
50 |
58.40 |
| G353/30/100 |
35 |
3 |
30 |
100 |
35.60 |
| G353/30/50 |
35 |
3 |
30 |
50 |
38.60 |
| G325/30/100 |
32 |
5 |
30 |
100 |
50.90 |
| G325/30/50 |
32 |
5 |
30 |
50 |
53.90 |
| G323/30/100 |
32 |
3 |
30 |
100 |
32.80 |
| G323/30/50 |
32 |
3 |
30 |
50 |
35.80 |
| G255/30/100 |
25 |
5 |
30 |
100 |
৪০.৪০ |
| G255/30/50 |
25 |
5 |
30 |
50 |
43.40 |
| G253/30/100 |
25 |
3 |
30 |
100 |
26.30 |
| G253/30/50 |
25 |
3 |
30 |
50 |
২৯.৩০ |
| G205/30/100 |
20 |
5 |
30 |
100 |
৩৩.০০ |
| G205/30/50 |
20 |
5 |
30 |
50 |
36.00 |
| G203/30/100 |
20 |
3 |
30 |
100 |
21.60 |
| G203/30/50 |
20 |
3 |
30 |
50 |
24.60 |
| G655/40/100 |
65 |
5 |
40 |
100 |
78.70 |
| G655/40/50 |
65 |
5 |
40 |
50 |
81.70 |
| G605/40/100 |
60 |
5 |
40 |
100 |
72.90 |
| G605/40/50 |
60 |
5 |
40 |
50 |
75.90 |
| G555/40/100 |
55 |
5 |
40 |
100 |
67.10 |
| G555/40/50 |
55 |
5 |
40 |
50 |
70.10 |
| G505/40/100 |
50 |
5 |
40 |
100 |
61.20 |
| G505/40/50 |
50 |
5 |
40 |
50 |
64.20 |
| G503/40/100 |
50 |
3 |
40 |
100 |
39.60 |
| G503/40/50 |
50 |
3 |
40 |
50 |
42.60 |
| G455/40/100 |
45 |
5 |
40 |
100 |
55.40 |
| G455/40/50 |
45 |
5 |
40 |
50 |
58.40 |
| G405/40/100 |
40 |
5 |
40 |
100 |
49.60 |
| G405/40/50 |
40 |
5 |
40 |
50 |
52.60 |
| G403/40/100 |
40 |
3 |
40 |
100 |
৩২.৩০ |
| G403/40/50 |
40 |
3 |
40 |
50 |
35.30 |
| G355/40/100 |
35 |
5 |
40 |
100 |
43.80 |
| G355/40/50 |
35 |
5 |
40 |
50 |
46.80 |
| G353/40/100 |
35 |
3 |
40 |
100 |
28.60 |
| G353/40/50 |
35 |
3 |
40 |
50 |
31.60 |
| G325/40/100 |
32 |
5 |
40 |
100 |
40.30 |
| G325/40/50 |
32 |
5 |
40 |
50 |
43.30 |
| G323/40/100 |
32 |
3 |
40 |
100 |
26.40 |
| G323/40/50 |
32 |
3 |
40 |
50 |
29.40 |
| G255/40/100 |
25 |
5 |
40 |
100 |
32.10 |
| G255/40/50 |
25 |
5 |
40 |
50 |
35.10 |
| G253/40/100 |
25 |
3 |
40 |
100 |
21.30 |
| G253/40/50 |
25 |
3 |
40 |
50 |
24.30 |
| G205/40/100 |
20 |
5 |
40 |
100 |
26.30 |
| G205/40/50 |
20 |
5 |
40 |
50 |
২৯.৩০ |
| G203/40/100 |
20 |
3 |
40 |
100 |
17.60 |
| G203/40/50 |
20 |
3 |
40 |
50 |
20.60 |
| G655/60/50 |
65 |
5 |
60 |
50 |
49.00 |
| G555/60/50 |
55 |
5 |
60 |
50 |
42.40 |
| G505/60/50 |
50 |
5 |
60 |
50 |
৩৯.০০ |
| G455/60/50 |
45 |
5 |
60 |
50 |
35.70 |
| G405/60/50 |
40 |
5 |
60 |
50 |
৩২.৩০ |
| G403/60/50 |
40 |
3 |
60 |
50 |
21.70 |
| G325/60/50 |
32 |
5 |
60 |
50 |
27.00 |
| G323/60/50 |
32 |
3 |
60 |
50 |
18.50 |
| G255/60/50 |
25 |
5 |
60 |
50 |
22.30 |
| G253/60/50 |
25 |
3 |
60 |
50 |
15.70 |
| G205/60/50 |
20 |
5 |
60 |
50 |
19.00 |
দ্রষ্টব্য: বিয়ারিং বার স্পেসিং মানে বার সেন্টার বা পিচ বিয়ারিং;ক্রস বার স্পেসিং মানে ক্রস বার সেন্টার বা পিচ।
4. হেভি ডিউটি টাইপ এফ ওয়েল্ডেড স্টিল বার গ্রেটিং প্যানেলের স্পেসিফিকেশন টেবিল
স্পেসিফিকেশন কোড
(সরলীকৃত সংস্করণ) |
ভারবহন বার আকার |
বিয়ারিং বার
ব্যবধান
(মিমি) |
ক্রস বার
ব্যবধান
(মিমি) |
নামমাত্র ওজন
(কেজি/মি২) |
| গভীরতা (মিমি) |
বেধ (মিমি) |
| G10010/40/100 |
100 |
10 |
40 |
100 |
234.90 |
| G1008/40/100 |
100 |
8 |
40 |
100 |
191.70 |
| G908/40/100 |
90 |
8 |
40 |
100 |
173.10 |
| G808/40/100 |
80 |
8 |
40 |
100 |
154.40 |
| G758/40/100 |
75 |
8 |
40 |
100 |
145.10 |
| G756/30/100 |
75 |
6 |
30 |
100 |
140.10 |
| G756/40/100 |
75 |
6 |
40 |
100 |
110.10 |
| G706/30/100 |
70 |
6 |
30 |
100 |
131.10 |
| G706/40/100 |
70 |
6 |
40 |
100 |
103.20 |
দ্রষ্টব্য: বিয়ারিং বার স্পেসিং মানে বার সেন্টার বা পিচ বিয়ারিং;ক্রস বার স্পেসিং মানে ক্রস বার সেন্টার বা পিচ।
5 প্রকারের স্পেসিফিকেশন সারণী আই প্রেস ওয়েল্ডেড স্টিল বার গ্রেটিং প্যানেল
স্পেসিফিকেশন কোড
(সরলীকৃত সংস্করণ) |
বিয়ারিং আই বারের আকার (মিমি) |
আমি বার
ব্যবধান
(মিমি) |
ক্রস বার
ব্যবধান
(মিমি) |
নামমাত্র ওজন
(কেজি/মি২) |
আমি বার
উচ্চতা
(প্রস্থ) |
ফ্ল্যাঞ্জ পুরুত্ব |
ফ্ল্যাঙ্ক পুরুত্ব |
ফ্ল্যাঞ্জ প্রস্থ |
| G757/30/50PWI |
75 |
7 |
4 |
12 |
30 |
50 |
126.10 |
| G757/30/100PWI |
75 |
7 |
4 |
12 |
30 |
100 |
120.70 |
| G657/30/50PWI |
65 |
7 |
4 |
10 |
30 |
50 |
110.10 |
| G657/30/100PWI |
65 |
7 |
4 |
10 |
30 |
100 |
104.80 |
| G607/30/50PWI |
60 |
7 |
4 |
10 |
30 |
50 |
99.10 |
| G607/30/100PWI |
60 |
7 |
4 |
10 |
30 |
100 |
96.10 |
| G557/30/50PWI |
55 |
7 |
4 |
8.5 |
30 |
50 |
90.30 |
| G557/30/100PWI |
55 |
7 |
4 |
8.5 |
30 |
100 |
৮৭.৩০ |
| G507/30/50PWI |
50 |
7 |
4 |
8 |
30 |
50 |
83.20 |
| G507/30/100PWI |
50 |
7 |
4 |
8 |
30 |
100 |
80.20 |
| G505/30/50PWI |
50 |
5 |
3 |
8.5 |
30 |
50 |
62.80 |
| G505/30/100PWI |
50 |
5 |
3 |
8.5 |
30 |
100 |
59.80 |
| G445/30/50PWI |
44 |
5 |
3 |
8 |
30 |
50 |
56.50 |
| G445/30/100PWI |
44 |
5 |
3 |
8 |
30 |
100 |
53.50 |
| G385/30/50PWI |
38 |
5 |
3 |
7 |
30 |
50 |
49.90 |
| G385/30/100PWI |
38 |
5 |
3 |
7 |
30 |
100 |
46.90 |
| G325/30/50PWI |
32 |
5 |
3 |
6 |
30 |
50 |
43.30 |
| G325/30/100PWI |
32 |
5 |
3 |
6 |
30 |
100 |
40.30 |
| G255/30/50PWI |
25 |
5 |
3 |
4.5 |
30 |
50 |
35.10 |
| G255/30/100PWI |
25 |
5 |
3 |
4.5 |
30 |
100 |
32.10 |
| G757/40/50PWI |
75 |
7 |
4 |
12 |
40 |
50 |
101.00 |
| G757/40/100PWI |
75 |
7 |
4 |
12 |
40 |
100 |
95.60 |
| G657/40/50PWI |
65 |
7 |
4 |
10 |
40 |
50 |
৮৮.৫০ |
| G657/40/100PWI |
65 |
7 |
4 |
10 |
40 |
100 |
83.20 |
| G607/40/50PWI |
60 |
7 |
4 |
10 |
40 |
50 |
78.90 |
| G607/40/100PWI |
60 |
7 |
4 |
10 |
40 |
100 |
75.90 |
| G557/40/50PWI |
55 |
7 |
4 |
8.5 |
40 |
50 |
71.90 |
| G557/40/100PWI |
55 |
7 |
4 |
8.5 |
40 |
100 |
68.90 |
| G507/40/50PWI |
50 |
7 |
4 |
8 |
40 |
50 |
66.40 |
| G507/40/100PWI |
50 |
7 |
4 |
8 |
40 |
100 |
৬৩.৪০ |
| G505/40/50PWI |
50 |
5 |
3 |
8.5 |
40 |
50 |
50.40 |
| G505/40/100PWI |
50 |
5 |
3 |
8.5 |
40 |
100 |
47.40 |
| G445/40/50PWI |
44 |
5 |
3 |
8 |
40 |
50 |
45.50 |
| G445/40/100PWI |
44 |
5 |
3 |
8 |
40 |
100 |
42.50 |
| G385/40/50PWI |
38 |
5 |
3 |
7 |
40 |
50 |
40.30 |
| G385/40/100PWI |
38 |
5 |
3 |
7 |
40 |
100 |
37.30 |
| G325/40/50PWI |
32 |
5 |
3 |
6 |
40 |
50 |
35.10 |
| G325/40/100PWI |
32 |
5 |
3 |
6 |
40 |
100 |
32.10 |
| G255/40/50PWI |
25 |
5 |
3 |
4.5 |
40 |
50 |
28.70 |
| G255/40/100PWI |
25 |
5 |
3 |
4.5 |
40 |
100 |
25.80 |
দ্রষ্টব্য: আই বার স্পেসিং মানে বার সেন্টার বা পিচ বহন করা;ক্রস বার স্পেসিং মানে ক্রস বার সেন্টার বা পিচ।
স্টিল ফ্লোর ঝাঁঝরির প্রয়োগ
1) এটি জল নিষ্কাশন এবং মাটি শুষ্ক রাখতে ড্রেনেজ ট্রেঞ্চ কভার হিসাবে শহুরে নির্মাণে ব্যবহার করা যেতে পারে।
2) বন্দর, পার্কিং লট, খামারভূমি এবং অন্যান্য স্থানে পথচারী এবং যানবাহন প্রবেশ এবং যাওয়ার জন্য হাঁটার প্ল্যাটফর্ম হিসাবে দানাদার স্টিলের গ্রেটিং ব্যবহার করা হবে।
3) ফোরজ-ওয়েল্ডিং গ্রেটিংগুলি শিল্প প্ল্যাটফর্ম, পাওয়ার প্লান্ট, জল চিকিত্সা শিল্প, টাওয়ার প্ল্যাটফর্ম ইত্যাদির জন্যও ব্যবহার করা হবে।
4) সেরেটেড স্টিল গ্রেটিংগুলি বাগান, ভিলা, ব্যালকনি, হাইওয়ে ইত্যাদির জন্য রেললাইন হতে পারে।
আপনার বার্তাটি 20-3,000 টির মধ্যে হতে হবে!
