টেকসই প্ল্যাটফর্ম ইস্পাত গ্রিটিং গ্যালভানাইজড ইস্পাত গ্রিটিং ঝালাই ইস্পাত গ্রিটিং
ইস্পাত বার গ্রিটিং এছাড়াও ইস্পাত গ্রিটিং হিসাবে পরিচিত হয়। ইস্পাত গ্রিটিং সমান্তরাল বার যা উল্লম্ব বার সঙ্গে একসঙ্গে সংযুক্ত করা হয় গঠিত হয়।বারগুলি সাধারণত মেশিনের চাপ ওয়েল্ডিং বা ম্যানুয়াল ওয়েল্ডিংয়ের মাধ্যমে সংযুক্ত হয়তবে, বারগুলি একসাথে যোগ করার অন্যান্য উপায় রয়েছে। বিকল্পগুলির মধ্যে নাইভেটিং, ঘনিষ্ঠ জাল (স্ওয়াগিং) এবং প্রেস-লকিং অন্তর্ভুক্ত রয়েছে।সর্বাধিক অর্থনৈতিক যোগদানের পদ্ধতি ব্যবহৃত উপকরণ এবং বারগুলির বেধ দ্বারা নির্ধারিত হয়স্টিলের বার গ্রিড সাধারণত কার্বন স্টিল বা স্টেইনলেস স্টিল থেকে তৈরি হয়। এটির শক্তি ও ওজন অনুপাত খুব বেশি এবং প্রচুর খোলা স্থান রয়েছে।এটি শিল্প মেঝে জন্য একটি ব্যাপকভাবে ব্যবহৃত বিকল্পযাইহোক, এটি অগ্নিনির্বাপক সিঁড়ি, রাস্তার নিকাশী এবং সেতুগুলির মতো জিনিসগুলির জন্যও ব্যবহৃত হয়।
টেক-সিভ-এ, প্রেস ওয়েল্ড স্টিল বার গ্রিট প্যানেল এবং প্রেস লক স্টিল বার গ্রিট প্যানেল উভয়ই তৈরি করা হয়।আমাদের প্রেস ঢালাই ইস্পাত বার গ্রিটিং প্যানেল অধিকাংশ শিল্প অ্যাপ্লিকেশন জন্য আদর্শ, যার মধ্যে সীমাবদ্ধতা ছাড়াই তেল ও গ্যাস শিল্প, পেট্রোকেমিক্যাল শিল্প, খনি শিল্প এবং বিদ্যুৎকেন্দ্র রয়েছে,তাই এখন আমরা নিম্নলিখিত আমাদের প্রেস ঢালাই ইস্পাত বার গ্রিটিং প্যানেল উপর ফোকাস.

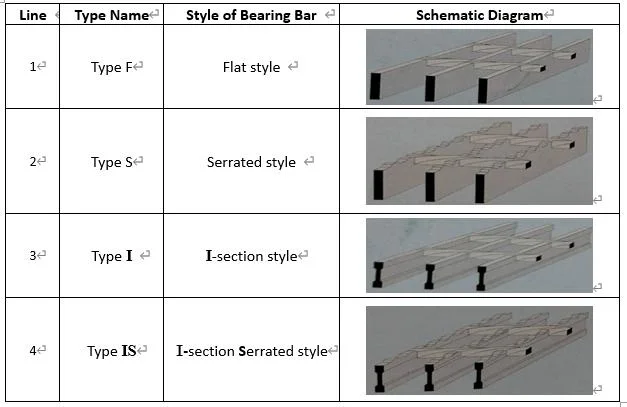

1প্রেস ওয়েল্ড স্টীল বার গ্রিটিং প্যানেলের প্রকার
দ্রষ্টব্যঃ Tec-Sieve এ, ঠান্ডা বাঁকা বর্গাকার ক্রস বার ছাড়াও, গোলাকার ক্রস বার বা রিবড ক্রস বারগুলিও অনুরোধের ভিত্তিতে উপলব্ধ।
2লেয়ারিং বার এবং ক্রস বারের মাত্রা
| নামমাত্র আকার এবং বেয়ারিং বারগুলির অনুমোদিত সহনশীলতা |
ক্রস রডের আকার |
| নামমাত্র আকার (মিমি) |
অনুমোদিত সহনশীলতা (মিমি)
(YB/T4001.1-2007 দেখুন) |
বিভাগের আয়তন (মিমি2) |
| বেধ |
৩-১০ |
+০.২/-০4 |
20 |
| গভীরতা |
১০-৫০ |
+০.৩/-০।9 |
32 |
| >৫০-৭৫ |
+০.৪/১।2 |
40 |
| > ৭৫ থেকে ১০০ |
+০.৭/১।7 |
3. টাইপ এফ প্রেস ওয়েল্ড স্টিল বার গ্রিটিং প্যানেলের স্পেসিফিকেশন টেবিল
স্পেসিফিকেশন কোড
(সরলীকৃত সংস্করণ) |
লেয়ারিং বারগুলির আকার |
লেয়ার বার
স্পেসিং
(মিমি) |
ক্রস বার
স্পেসিং
(মিমি) |
নামমাত্র ওজন
(কেজি/মি2) |
| গভীরতা (মিমি) |
বেধ (মিমি) |
| G655/15/100 |
65 |
5 |
15 |
100 |
195.90 |
| G655/15/50 |
65 |
5 |
15 |
50 |
199.00 |
| G605/15/100 |
60 |
5 |
15 |
100 |
181.10 |
| G605/15/50 |
60 |
5 |
15 |
50 |
184.20 |
| G555/15/100 |
55 |
5 |
15 |
100 |
166.30 |
| G555/15/50 |
55 |
5 |
15 |
50 |
169.30 |
| G505/15/100 |
50 |
5 |
15 |
100 |
151.40 |
| G505/15/50 |
50 |
5 |
15 |
50 |
154.50 |
| G455/15/100 |
45 |
5 |
15 |
100 |
136.60 |
| G455/15/50 |
45 |
5 |
15 |
50 |
139.60 |
| G405/15/100 |
40 |
5 |
15 |
100 |
121.70 |
| G405/15/50 |
40 |
5 |
15 |
50 |
124.80 |
| G403/15/100 |
40 |
3 |
15 |
100 |
75.60 |
| জি৪০৩/১৫/৫০ |
40 |
3 |
15 |
50 |
78.70 |
| G355/15/100 |
35 |
5 |
15 |
100 |
106.90 |
| G355/15/50 |
35 |
5 |
15 |
50 |
110.00 |
| G35315/100 |
35 |
3 |
15 |
100 |
66.60 |
| G353/15/50 |
35 |
3 |
15 |
50 |
69.60 |
| G325/15/100 |
32 |
5 |
15 |
100 |
98.00 |
| G325/15/50 |
32 |
5 |
15 |
50 |
101.00 |
| G323/15/100 |
32 |
3 |
15 |
100 |
61.10 |
| G323/15/50 |
32 |
3 |
15 |
50 |
64.20 |
| G255/15/100 |
25 |
5 |
15 |
100 |
77.20 |
| G255/15/50 |
25 |
5 |
15 |
50 |
80.30 |
| G253/15/100 |
25 |
3 |
15 |
100 |
48.40 |
| G253/15/50 |
25 |
3 |
15 |
50 |
51.50 |
| G205/15/100 |
20 |
5 |
15 |
100 |
62.40 |
| G205/15/50 |
20 |
5 |
15 |
50 |
65.50 |
| G203/15/100 |
20 |
3 |
15 |
100 |
39.30 |
| G203/15/50 |
20 |
3 |
15 |
50 |
42.40 |
| G605/20/100 |
60 |
5 |
20 |
100 |
135.30 |
| G605/20/50 |
60 |
5 |
20 |
50 |
138.30 |
| G555/20/100 |
55 |
5 |
20 |
100 |
124.30 |
| G555/20/50 |
55 |
5 |
20 |
50 |
127.30 |
| G505/20/100 |
50 |
5 |
20 |
100 |
113.30 |
| G505/20/50 |
50 |
5 |
20 |
50 |
116.30 |
| G503/20/100 |
50 |
3 |
20 |
100 |
70.80 |
| G503/20/50 |
50 |
3 |
20 |
50 |
73.80 |
| G455/20/100 |
45 |
5 |
20 |
100 |
102.20 |
| G455/20/50 |
45 |
5 |
20 |
50 |
105.20 |
| G405/20/100 |
40 |
5 |
20 |
100 |
91.20 |
| G405/20/50 |
40 |
5 |
20 |
50 |
94.20 |
| G403/20/100 |
40 |
3 |
20 |
100 |
57.30 |
| G403/20/50 |
40 |
3 |
20 |
50 |
60.30 |
| G355/20/100 |
35 |
5 |
20 |
100 |
80.20 |
| G355/20/50 |
35 |
5 |
20 |
50 |
83.20 |
| G353/20/100 |
35 |
3 |
20 |
100 |
50.50 |
| G353/20/50 |
35 |
3 |
20 |
50 |
53.50 |
| G325/20/100 |
32 |
5 |
20 |
100 |
73.60 |
| G325/20/50 |
32 |
5 |
20 |
50 |
76.60 |
| G323/20/100 |
32 |
3 |
20 |
100 |
46.40 |
| G323/20/50 |
32 |
3 |
20 |
50 |
49.40 |
| G255/20/100 |
25 |
5 |
20 |
100 |
58.10 |
| জি২৫৫/২০/৫০ |
25 |
5 |
20 |
50 |
61.10 |
| G253/20/100 |
25 |
3 |
20 |
100 |
36.90 |
| G253/20/50 |
25 |
3 |
20 |
50 |
39.90 |
| G205/20/100 |
20 |
5 |
20 |
100 |
47.10 |
| G205/20/50 |
20 |
5 |
20 |
50 |
50.10 |
| G203/20/100 |
25 |
3 |
20 |
100 |
30.10 |
| G203/20/50 |
25 |
3 |
20 |
50 |
33.10 |
| G655/30/100 |
65 |
5 |
30 |
100 |
100.40 |
| জি৬৫৫/৩০/৫০ |
65 |
5 |
30 |
50 |
103.40 |
| G605/30/100 |
60 |
5 |
30 |
100 |
92.90 |
| G605/30/50 |
60 |
5 |
30 |
50 |
95.90 |
| G555/30/100 |
55 |
5 |
30 |
100 |
85.40 |
| G555/30/50 |
55 |
5 |
30 |
50 |
88.40 |
| G505/30/100 |
50 |
5 |
30 |
100 |
77.90 |
| G505/30/50 |
50 |
5 |
30 |
50 |
80.90 |
| G503/30/100 |
50 |
3 |
30 |
100 |
49.60 |
| G503/30/50 |
50 |
3 |
30 |
50 |
52.60 |
| G455/30/100 |
45 |
5 |
30 |
100 |
70.40 |
| G455/30/50 |
45 |
5 |
30 |
50 |
73.40 |
| G405/30/100 |
40 |
5 |
30 |
100 |
62.90 |
| G405/30/50 |
40 |
5 |
30 |
50 |
65.60 |
| G403/30/100 |
40 |
3 |
30 |
100 |
40.30 |
| G403/30/50 |
40 |
3 |
30 |
50 |
43.30 |
| G355/30/100 |
35 |
5 |
30 |
100 |
55.40 |
| G355/30/50 |
35 |
5 |
30 |
50 |
58.40 |
| G353/30/100 |
35 |
3 |
30 |
100 |
35.60 |
| G353/30/50 |
35 |
3 |
30 |
50 |
38.60 |
| G325/30/100 |
32 |
5 |
30 |
100 |
50.90 |
| G325/30/50 |
32 |
5 |
30 |
50 |
53.90 |
| G323/30/100 |
32 |
3 |
30 |
100 |
32.80 |
| G323/30/50 |
32 |
3 |
30 |
50 |
35.80 |
| G255/30/100 |
25 |
5 |
30 |
100 |
40.40 |
| G255/30/50 |
25 |
5 |
30 |
50 |
43.40 |
| G253/30/100 |
25 |
3 |
30 |
100 |
26.30 |
| G253/30/50 |
25 |
3 |
30 |
50 |
29.30 |
| G205/30/100 |
20 |
5 |
30 |
100 |
33.00 |
| G205/30/50 |
20 |
5 |
30 |
50 |
36.00 |
| G203/30/100 |
20 |
3 |
30 |
100 |
21.60 |
| G203/30/50 |
20 |
3 |
30 |
50 |
24.60 |
| G655/40/100 |
65 |
5 |
40 |
100 |
78.70 |
| জি৬৫৫/৪০/৫০ |
65 |
5 |
40 |
50 |
81.70 |
| G605/40/100 |
60 |
5 |
40 |
100 |
72.90 |
| G605/40/50 |
60 |
5 |
40 |
50 |
75.90 |
| G555/40/100 |
55 |
5 |
40 |
100 |
67.10 |
| G555/40/50 |
55 |
5 |
40 |
50 |
70.10 |
| G505/40/100 |
50 |
5 |
40 |
100 |
61.20 |
| G505/40/50 |
50 |
5 |
40 |
50 |
64.20 |
| G503/40/100 |
50 |
3 |
40 |
100 |
39.60 |
| G503/40/50 |
50 |
3 |
40 |
50 |
42.60 |
| G455/40/100 |
45 |
5 |
40 |
100 |
55.40 |
| G455/40/50 |
45 |
5 |
40 |
50 |
58.40 |
| G405/40/100 |
40 |
5 |
40 |
100 |
49.60 |
| G405/40/50 |
40 |
5 |
40 |
50 |
52.60 |
| G403/40/100 |
40 |
3 |
40 |
100 |
32.30 |
| G403/40/50 |
40 |
3 |
40 |
50 |
35.30 |
| G355/40/100 |
35 |
5 |
40 |
100 |
43.80 |
| G355/40/50 |
35 |
5 |
40 |
50 |
46.80 |
| G353/40/100 |
35 |
3 |
40 |
100 |
28.60 |
| G353/40/50 |
35 |
3 |
40 |
50 |
31.60 |
| G325/40/100 |
32 |
5 |
40 |
100 |
40.30 |
| G325/40/50 |
32 |
5 |
40 |
50 |
43.30 |
| G323/40/100 |
32 |
3 |
40 |
100 |
26.40 |
| G323/40/50 |
32 |
3 |
40 |
50 |
29.40 |
| G255/40/100 |
25 |
5 |
40 |
100 |
32.10 |
| G255/40/50 |
25 |
5 |
40 |
50 |
35.10 |
| G253/40/100 |
25 |
3 |
40 |
100 |
21.30 |
| G253/40/50 |
25 |
3 |
40 |
50 |
24.30 |
| G205/40/100 |
20 |
5 |
40 |
100 |
26.30 |
| G205/40/50 |
20 |
5 |
40 |
50 |
29.30 |
| G203/40/100 |
20 |
3 |
40 |
100 |
17.60 |
| G203/40/50 |
20 |
3 |
40 |
50 |
20.60 |
| G655/60/50 |
65 |
5 |
60 |
50 |
49.00 |
| G555/60/50 |
55 |
5 |
60 |
50 |
42.40 |
| G505/60/50 |
50 |
5 |
60 |
50 |
39.00 |
| G455/60/50 |
45 |
5 |
60 |
50 |
35.70 |
| G405/60/50 |
40 |
5 |
60 |
50 |
32.30 |
| G403/60/50 |
40 |
3 |
60 |
50 |
21.70 |
| G325/60/50 |
32 |
5 |
60 |
50 |
27.00 |
| G323/60/50 |
32 |
3 |
60 |
50 |
18.50 |
| G255/60/50 |
25 |
5 |
60 |
50 |
22.30 |
| G253/60/50 |
25 |
3 |
60 |
50 |
15.70 |
| G205/60/50 |
20 |
5 |
60 |
50 |
19.00 |
দ্রষ্টব্যঃ লেয়ার বার স্পেসিং মানে লেয়ার বার সেন্টার বা পিচ; ক্রস বার স্পেসিং মানে ক্রস বার সেন্টার বা পিচ।
4. ভারী কাজ টাইপ F ঝালাই ইস্পাত বার গ্রিটিং প্যানেলের স্পেসিফিকেশন টেবিল
স্পেসিফিকেশন কোড
(সরলীকৃত সংস্করণ) |
লেয়ারিং বারগুলির আকার |
লেয়ার বার
স্পেসিং
(মিমি) |
ক্রস বার
স্পেসিং
(মিমি) |
নামমাত্র ওজন
(কেজি/মি2) |
| গভীরতা (মিমি) |
বেধ (মিমি) |
| G10010/40/100 |
100 |
10 |
40 |
100 |
234.90 |
| G1008/40/100 |
100 |
8 |
40 |
100 |
191.70 |
| G908/40/100 |
90 |
8 |
40 |
100 |
173.10 |
| G808/40/100 |
80 |
8 |
40 |
100 |
154.40 |
| G758/40/100 |
75 |
8 |
40 |
100 |
145.10 |
| G756/30/100 |
75 |
6 |
30 |
100 |
140.10 |
| G756/40/100 |
75 |
6 |
40 |
100 |
110.10 |
| G706/30/100 |
70 |
6 |
30 |
100 |
131.10 |
| G706/40/100 |
70 |
6 |
40 |
100 |
103.20 |
দ্রষ্টব্যঃ লেয়ার বার স্পেসিং মানে লেয়ার বার সেন্টার বা পিচ; ক্রস বার স্পেসিং মানে ক্রস বার সেন্টার বা পিচ।
5 টাইপ I প্রেস ওয়েল্ড স্টিল বার গ্রিটিং প্যানেলের স্পেসিফিকেশন টেবিল
স্পেসিফিকেশন কোড
(সরলীকৃত সংস্করণ) |
লেয়ারের আকার (মিমি) |
আমি বার
স্পেসিং
(মিমি) |
ক্রস বার
স্পেসিং
(মিমি) |
নামমাত্র ওজন
(কেজি/মি2) |
আমি বার
উচ্চতা
(প্রস্থ) |
ফ্ল্যাঞ্জের বেধ |
পাশের বেধ |
ফ্ল্যাঞ্জের প্রস্থ |
| G757/30/50পিডব্লিউআই |
75 |
7 |
4 |
12 |
30 |
50 |
126.10 |
| G757/30/100PWI |
75 |
7 |
4 |
12 |
30 |
100 |
120.70 |
| G657/30/50PWI |
65 |
7 |
4 |
10 |
30 |
50 |
110.10 |
| G657/30/100PWI |
65 |
7 |
4 |
10 |
30 |
100 |
104.80 |
| G607/30/50PWI |
60 |
7 |
4 |
10 |
30 |
50 |
99.10 |
| G607/30/100PWI |
60 |
7 |
4 |
10 |
30 |
100 |
96.10 |
| G557/30/50PWI |
55 |
7 |
4 |
8.5 |
30 |
50 |
90.30 |
| G557/30/100PWI |
55 |
7 |
4 |
8.5 |
30 |
100 |
87.30 |
| G507/30/50PWI |
50 |
7 |
4 |
8 |
30 |
50 |
83.20 |
| G507/30/100PWI |
50 |
7 |
4 |
8 |
30 |
100 |
80.20 |
| G505/30/50PWI |
50 |
5 |
3 |
8.5 |
30 |
50 |
62.80 |
| G505/30/100PWI |
50 |
5 |
3 |
8.5 |
30 |
100 |
59.80 |
| G445/30/50PWI |
44 |
5 |
3 |
8 |
30 |
50 |
56.50 |
| G445/30/100PWI |
44 |
5 |
3 |
8 |
30 |
100 |
53.50 |
| G385/30/50PWI |
38 |
5 |
3 |
7 |
30 |
50 |
49.90 |
| G385/30/100PWI |
38 |
5 |
3 |
7 |
30 |
100 |
46.90 |
| G325/30/50PWI |
32 |
5 |
3 |
6 |
30 |
50 |
43.30 |
| G325/30/100PWI |
32 |
5 |
3 |
6 |
30 |
100 |
40.30 |
| G255/30/50PWI |
25 |
5 |
3 |
4.5 |
30 |
50 |
35.10 |
| G255/30/100PWI |
25 |
5 |
3 |
4.5 |
30 |
100 |
32.10 |
| G757/40/50পিডব্লিউআই |
75 |
7 |
4 |
12 |
40 |
50 |
101.00 |
| G757/40/100PWI |
75 |
7 |
4 |
12 |
40 |
100 |
95.60 |
| G657/40/50PWI |
65 |
7 |
4 |
10 |
40 |
50 |
88.50 |
| G657/40/100PWI |
65 |
7 |
4 |
10 |
40 |
100 |
83.20 |
| G607/40/50PWI |
60 |
7 |
4 |
10 |
40 |
50 |
78.90 |
| G607/40/100PWI |
60 |
7 |
4 |
10 |
40 |
100 |
75.90 |
| G557/40/50PWI |
55 |
7 |
4 |
8.5 |
40 |
50 |
71.90 |
| G557/40/100PWI |
55 |
7 |
4 |
8.5 |
40 |
100 |
68.90 |
| G507/40/50পিডব্লিউআই |
50 |
7 |
4 |
8 |
40 |
50 |
66.40 |
| G507/40/100PWI |
50 |
7 |
4 |
8 |
40 |
100 |
63.40 |
| G505/40/50PWI |
50 |
5 |
3 |
8.5 |
40 |
50 |
50.40 |
| G505/40/100PWI |
50 |
5 |
3 |
8.5 |
40 |
100 |
47.40 |
| G445/40/50PWI |
44 |
5 |
3 |
8 |
40 |
50 |
45.50 |
| G445/40/100PWI |
44 |
5 |
3 |
8 |
40 |
100 |
42.50 |
| G385/40/50PWI |
38 |
5 |
3 |
7 |
40 |
50 |
40.30 |
| G385/40/100PWI |
38 |
5 |
3 |
7 |
40 |
100 |
37.30 |
| G325/40/50PWI |
32 |
5 |
3 |
6 |
40 |
50 |
35.10 |
| G325/40/100PWI |
32 |
5 |
3 |
6 |
40 |
100 |
32.10 |
| G255/40/50PWI |
25 |
5 |
3 |
4.5 |
40 |
50 |
28.70 |
| G255/40/100PWI |
25 |
5 |
3 |
4.5 |
40 |
100 |
25.80 |
দ্রষ্টব্যঃ আই বার স্পেসিং মানে বার সেন্টার বা পিচ; ক্রস বার স্পেসিং মানে ক্রস বার সেন্টার বা পিচ।
পণ্যের বৈশিষ্ট্য
| তথ্য সংরক্ষণ |
একই লোড অবস্থার অধীনে, তথ্য সংরক্ষণের সবচেয়ে কার্যকর উপায়, এবং সেই অনুযায়ী, সমর্থন কাঠামোর তথ্য হ্রাস করা যেতে পারে। |
| বিনিয়োগ কমানো |
তথ্য সংরক্ষণ, শ্রম সংরক্ষণ, সময় সংরক্ষণ, পরিষ্কার এবং সুরক্ষা নেই। |
| নির্মাণ সহজ |
ইস্পাত গ্রিড প্লেট ডিভাইস প্রাক ইনস্টল করা সমর্থন উপর clamped বা ঝালাই করা হয়, এবং এক ব্যক্তি এটি শেষ করতে পারেন |
| সময় বাঁচান |
পণ্যটি সাইটে পুনরায় প্রক্রিয়াজাত করার প্রয়োজন নেই, অর্থাৎ ডিভাইসটি খুব দ্রুত। |
| দীর্ঘস্থায়ী |
কারখানা ছাড়ার আগে গরম ডুব জিংক অ্যান্টি-কোরোসিওন চিকিত্সার পরে, প্রভাব এবং চাপ প্রতিরোধের শক্তিশালী হতে পারে |
| আধুনিক লেয়ারিং |
সুন্দর চেহারা, স্ট্যান্ডার্ড পরিকল্পনা, বায়ুচলাচল এবং আলো, মানুষকে সমস্ত সঞ্চালনের একটি আধুনিক অনুভূতি দেয় |
| অ্যান্টি-ফাউলিং |
বড় স্রাব, বৃষ্টির পানি নেই, তুষার নেই, ধুলো নেই। |
| বাতাসের প্রতিরোধ হ্রাস করুন |
ভাল বায়ুচলাচল, শক্তিশালী বাতাসের ক্ষেত্রে ছোট বায়ু প্রতিরোধের কারণে, বায়ুর ক্ষতি হ্রাস করে। |
| লোশন প্রতিরোধী |
অ্যান্টি-স্লিড পারফরম্যান্স এবং অন্যান্য ফাংশন। |
| সহজ পরিকল্পনা |
কোন ছোট সমর্থন মরীচি, সহজ কাঠামো, সরলীকৃত পরিকল্পনা; ইস্পাত গ্রিড বিবরণ পরিকল্পনা করার প্রয়োজন নেই, শুধুমাত্র টাইপ হতে পারে নির্দেশ, কারখানা গ্রাহকদের জন্য পরিকল্পনা করতে পারেন। |
আপনার বার্তাটি 20-3,000 টির মধ্যে হতে হবে!
