মেটাল ওয়েল্ডড ওয়্যার স্ক্রিন সাবসিস অফশোর এভারগ্লেডস তেল গ্যাস পাইপলাইন রিইনফোর্সমেন্ট জাল

ধাতু ঢালাই তারের স্ক্রিন সাবসিয়া অফশোর এভারগ্লেডস তেল গ্যাস পাইপলাইন রিইনফোর্সমেন্ট জাল

পাইপলাইন রিইনফোর্সড জালএটি কংক্রিট ওজন কোটিং জাল (CWC জাল) নামেও পরিচিত। জালের উপাদান হল গ্যালভানাইজড কোটিং সহ নিম্ন কার্বন ইস্পাত। এটি ঠান্ডা গ্যালভানাইজড তার বা গরম ডুবানো গ্যালভানাইজড তার হতে পারে যা ASTM পূরণ করে এবং লাইনের তারগুলি গভীরভাবে কুঁচকানো হয় এবং তারপরে একটি তরঙ্গ কাঠামো তৈরি করতে ঢালাই করা হয়, যা কংক্রিট দিয়ে প্রলেপ দেওয়া এবং তারপরে জল বা মাটির নিচে নিমজ্জিত করা সহজ করে তোলে। এটির চমৎকার ক্ষয় এবং মরিচা প্রতিরোধী কর্মক্ষমতা রয়েছে, যা কংক্রিট ওজনযুক্ত প্রলিপ্ত পাইপলাইনকে স্থাপন করার সময় এবং এটি স্থানে থাকার পরে ক্ষতিগ্রস্ত হওয়া থেকে রক্ষা করে।

গঠন

পাইপলাইন রিইনফোর্সড জাল লাইন তার এবং ক্রস তার দিয়ে তৈরি।

• লাইন তার।এগুলি গভীরভাবে কুঁচকানো হয় এবং তারপরে একটি ঢেউতোলা কাঠামোতে ঢালাই করার জন্য সমান দূরত্বে স্থাপন করা হয়। পাইপলাইন রিইনফোর্সড জাল বিভিন্ন প্রকারে পাওয়া যায়, প্রতি পাইপলাইন রিইনফোর্সড জালে ৬/৮/১০ ক্রস তার সহ। ৬টি ক্রস তার সহ একটি পাইপলাইন রিইনফোর্সড জালের জন্য, মাঝের ৪টি ক্রস তার সমানভাবে স্থাপন করা হয় এবং প্রান্তের দুটি ক্রস তার সংলগ্ন ক্রস তার থেকে দূরে থাকে। ঢেউতোলা কাঠামো পাইপলাইন রিইনফোর্সড জালকে কংক্রিট দিয়ে প্রলেপ দেওয়া এবং তারপরে জল বা মাটিতে নিমজ্জিত করা সহজ করে তোলে।
• ক্রস তার।এগুলি আকারে সোজা, এবং একই পাইপলাইন রিইনফোর্সড জালের ক্রস তারগুলি একই দূরত্বে স্থাপন করা হয়। স্পট ঢালাই প্রযুক্তির পরে, এগুলি ঢেউতোলা লাইনের তারের সাথে ভালোভাবে স্থির করা হয়
• এক্সপোজড তারের প্রান্ত:≤ ২.৫ মিমি
  পাইপলাইন রিইনফোর্সড জালের চমৎকার ক্ষয় এবং মরিচা প্রতিরোধী কর্মক্ষমতা রয়েছে যা পাইপলাইনের ক্ষতি প্রতিরোধ করে।

পাইপলাইন রিইনফোর্সড জালের স্পেসিফিকেশন

৪ প্রকার পাইপলাইন রিইনফোর্সড জাল: HN-N, HN-T, HN-L এবং HN-W।

HN-N
এটি কংক্রিট ওজনযুক্ত প্রলিপ্ত পাইপলাইনের শক্তিবৃদ্ধির জন্য একটি নিম্ন কার্বন ইস্পাত তার। জালে ৬টি লাইন তার রয়েছে যা ক্রস তারের মধ্যে গভীরভাবে কুঁচকানো হয়। লাইন তারের মধ্যে উভয় পাশে ২-ইঞ্চি জাল ১ ইঞ্চি ওভারল্যাপ সহ প্রলেপ দেওয়ার উদ্দেশ্যে তৈরি করা হয়েছে।

HN-T
এটি কংক্রিট ওজনযুক্ত প্রলিপ্ত পাইপলাইনের শক্তিবৃদ্ধির জন্য গ্যালভানাইজড নিম্ন কার্বন ইস্পাত তার দিয়ে তৈরি একটি স্পট ঢালাই করা জাল। জালে ৮টি লাইন তার রয়েছে যা ক্রস তারের মধ্যে গভীরভাবে কুঁচকানো হয়।



HN-L
এটি কংক্রিট ওজনযুক্ত প্রলিপ্ত পাইপলাইনের শক্তিবৃদ্ধির জন্য গ্যালভানাইজড নিম্ন কার্বন ইস্পাত তার দিয়ে তৈরি একটি স্পট ঢালাই করা জাল। ক্রস তারের মধ্যে জালের দূরত্ব ৬৭ মিমি এর পরিবর্তে ৯২.৪ মিমি।



HN-W
এটি কংক্রিট ওজনযুক্ত প্রলিপ্ত পাইপলাইনের শক্তিবৃদ্ধির জন্য গ্যালভানাইজড নিম্ন কার্বন ইস্পাত তার দিয়ে তৈরি একটি স্পট ঢালাই করা জাল। জালে ১০টি লাইন তার রয়েছে যা ক্রস তারের মধ্যে গভীরভাবে কুঁচকানো হয়।



পাইপলাইন রিইনফোর্সড জালের বৈশিষ্ট্য

• উচ্চ প্রসার্য শক্তি।পাইপলাইন রিইনফোর্সড জাল উচ্চ-শক্তির ইস্পাত তার দিয়ে তৈরি যা পাইপলাইন নির্মাণের চাপ এবং চাপ সহ্য করতে পারে।
• ক্ষয় প্রতিরোধ।CWC জাল মরিচা এবং ক্ষয় রোধ করতে দস্তা বা অন্যান্য ক্ষয়-প্রতিরোধী উপাদান দিয়ে প্রলিপ্ত করা হয়।
• ইনস্টল করা সহজ।CWC জাল পাইপলাইনের চারপাশে সহজেই স্থাপন করা যেতে পারে, যা পাইপলাইনকে শক্তিশালী করার জন্য একটি দ্রুত এবং কার্যকর সমাধান প্রদান করে।
• খরচ-কার্যকর।পাইপলাইন রিইনফোর্সড জাল ব্যবহার করা পাইপলাইন শক্তিবৃদ্ধির ঐতিহ্যগত পদ্ধতির, যেমন কংক্রিট বা ইস্পাত শক্তিবৃদ্ধির একটি সাশ্রয়ী বিকল্প।
• স্থায়িত্ব।পাইপলাইন রিইনফোর্সড জাল কঠোর পরিবেশগত পরিস্থিতি, যার মধ্যে চরম তাপমাত্রা এবং আবহাওয়ার পরিস্থিতি অন্তর্ভুক্ত, তা সহ্য করার জন্য ডিজাইন করা হয়েছে।
• ভালো চেহারা।পাইপলাইন রিইনফোর্সড জালের চেহারা পরিপাটি, নিয়মিত এবং উজ্জ্বল। জালটি শক্তভাবে আবদ্ধ এবং দৃঢ়। সোল্ডার জয়েন্ট দৃঢ় এবং পরিবহন এবং স্ট্যাকিংয়ের জন্য সুবিধাজনক।

পাইপলাইন রিইনফোর্সড জালের অ্যাপ্লিকেশন

পাইপলাইন রিইনফোর্সড জাল সাধারণত বিভিন্ন পাইপলাইন অ্যাপ্লিকেশনে ব্যবহৃত হয়, যার মধ্যে রয়েছে:

• সাবসিয়া গ্যাস ও তেল পাইপলাইন।পাইপলাইন রিইনফোর্সড জাল সাবসিয়া তেল ও গ্যাস পাইপলাইনকে শক্তিশালী করতে ব্যবহৃত হয়, যা পাইপলাইনে অতিরিক্ত শক্তি এবং স্থায়িত্ব প্রদান করে।
• এভারগ্লেডস গ্যাস পাইপলাইন।CWC জাল এভারগ্লেডস গ্যাস পাইপলাইনকে ক্ষয়, জারা বা বন্যপ্রাণীর ক্ষতির মতো বাহ্যিক কারণ থেকে রক্ষা করতে ব্যবহার করা যেতে পারে।
• নদীর তলদেশের গ্যাস ও তেল পাইপলাইন।পাইপলাইন রিইনফোর্সড জাল নদীর বাStream bed জুড়ে পাইপলাইনের ওজন আরও সমানভাবে বিতরণ করার জন্য অতিরিক্ত সমর্থন এবং শক্তিবৃদ্ধি প্রদান করে। এটি নদী বা Stream bed এর ক্ষতির ঝুঁকি কমাতে সাহায্য করতে পারে।
•

সাবসিয়া গ্যাস পাইপলাইন স্থানান্তরের জন্য পাইপলাইন রিইনফোর্সড জাল

সাবসিয়া তেল পাইপলাইন স্থানান্তরের জন্য পাইপলাইন রিইনফোর্সড জাল

নদীর তলদেশের গ্যাস ও তেল পাইপলাইন স্থানান্তরের জন্য পাইপলাইন রিইনফোর্সড জাল

এভারগ্লেডস গ্যাস পাইপলাইন স্থানান্তরের জন্য পাইপলাইন রিইনফোর্সড জাল

CWC জাল

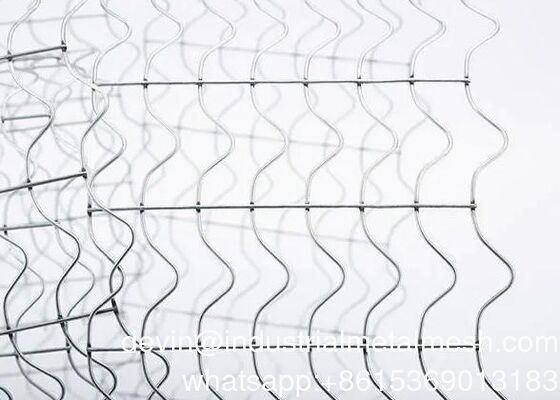

CWC জাল HN-N ওভারভিউ

CWC জাল HN-N সামনের দৃশ্য

CWC জাল HN-N বিস্তারিত

CWC জাল HN-N পাশের দৃশ্য

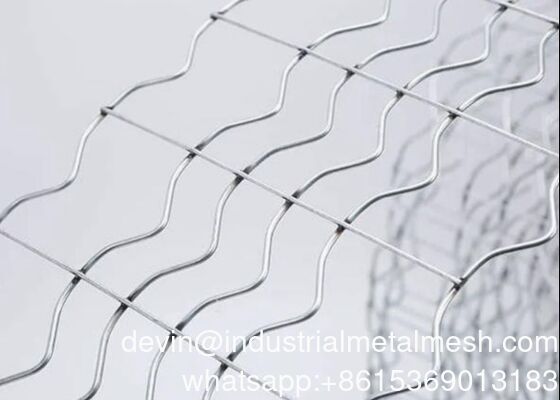

CWC জাল HN-W ওভারভিউ

CWC জাল HN-W সামনের দৃশ্য

CWC জাল HN-W বিস্তারিত

CWC জাল HN-W পাশের দৃশ্য

CWC জাল আনুষঙ্গিক বিবরণ

CWC জাল আনুষাঙ্গিক সামনের দৃশ্য
